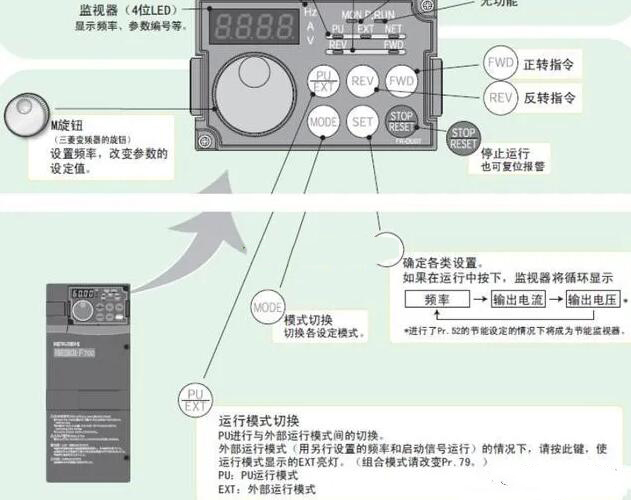

      從控制原理來說絕大部分變頻器是大同小異的，都是通過交-直-交環節變頻的。對于控制面板來說不同品牌的變頻器操作面板的風格是不一樣的，下面我們以三菱FR-D700通用變頻器為例子來說明，從控制面板圖可以看出對于這種品牌變頻器的操作面板是由六個防水密封按鍵構成，其中只有一個按鍵既可以作為停止鍵又可以作為復位鍵來用，可以說它是一個復合鍵具有雙重功能,當需要停止變頻器時或者變頻器在運行過程中報警保護時就可以按這個按鍵停止工作，回到加電的初始狀態。另一個復合按鍵是PU/EXT鍵，它是一個運行模式切換鍵，按一下這個鍵它可以在面板操作模式下運行，此時外部端子控制就不起作用了，再按一次又回到外部端子操作模式了，此時只有外部信號端子可以控制變頻器的運行。除此之外剩下的都是單一功能鍵，比如REV鍵是面板操作模式的反轉運行操作鍵，在面板操作模式下按下這個按鍵電機就反轉。

      FWD鍵是面板操作模式的正轉運行操作鍵，在面板操作模式下按下這個按鍵電機就正轉。SET鍵是確定各類參數設置鍵，MODE 鍵是操作模式的切換鍵等。
